Transport materiałów sypkich to obszar, w którym teoria bardzo szybko zderza się z praktyką. Pył, ścieranie, zmienna gęstość nasypowa i nieregularny przepływ sprawiają, że nawet pozornie prosty element instalacji może decydować o stabilności całego procesu. Jednym z takich elementów jest przepustnica, często traktowana wyłącznie jako zawór odcinający, a w rzeczywistości pełniąca znacznie bardziej złożoną rolę.
W tym artykule wyjaśniamy, jak działa przepustnica w transporcie materiałów sypkich, gdzie najczęściej dochodzi do błędów projektowych oraz na co realnie zwrócić uwagę przy jej doborze.
Czym tak naprawdę jest przepustnica w instalacjach sypkich
W kontekście materiałów sypkich przepustnica nie służy do precyzyjnej regulacji przepływu w sensie liniowym. Jej podstawowym zadaniem jest szybkie i szczelne odcięcie strumienia materiału pomiędzy kolejnymi elementami instalacji.

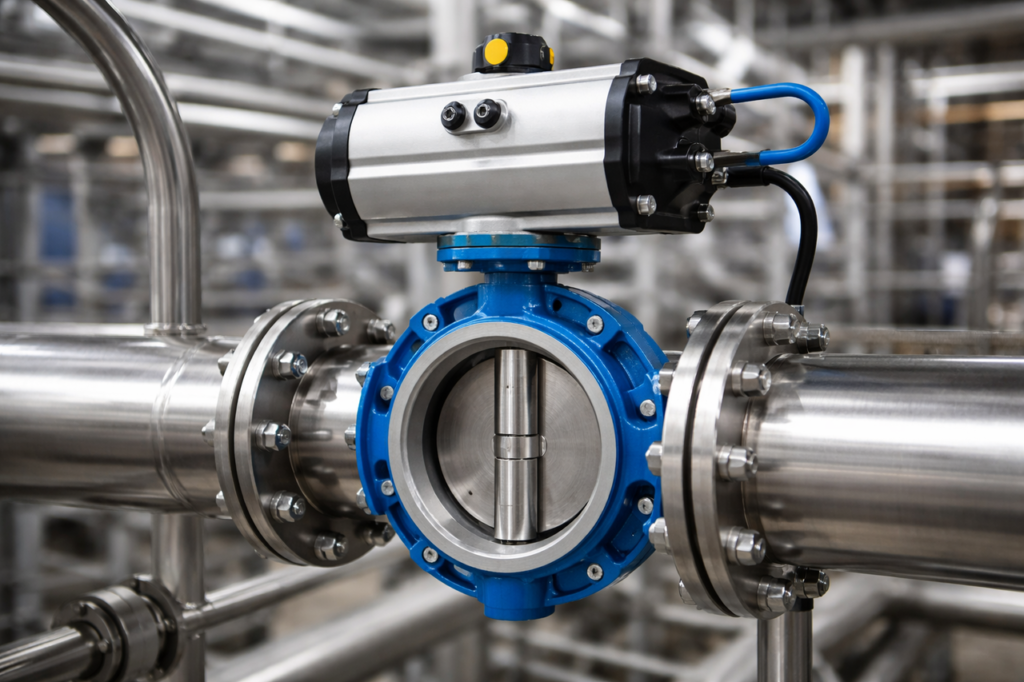

Najczęściej stosowanym rozwiązaniem jest przepustnica motylkowa, której działanie opiera się na obrotowym talerzu zamontowanym centralnie w korpusie. Obrót o 90° powoduje przejście ze stanu całkowitego zamknięcia do pełnego otwarcia.
Kluczowe jest jedno:
w transporcie materiałów sypkich przepustnica pracuje w środowisku dynamicznym, a nie laboratoryjnym.
Mechanika działania – co dzieje się wewnątrz przepustnicy
Podczas zamykania przepustnicy talerz musi:
- przeciąć strumień materiału,
- oprzeć się naciskowi słupa materiału,
- zachować szczelność mimo obecności pyłu i drobin.
To oznacza, że:
- moment obrotowy napędu musi być dobrany z zapasem,
- materiał talerza musi być odporny na ścieranie,
- uszczelnienia muszą kompensować nierówności i zabrudzenia.
Dlatego przepustnice stosowane w transporcie materiałów sypkich są pyłoszczelne, ale nie ciśnienioszczelne — ich zadaniem nie jest praca pod nadciśnieniem, lecz kontrola grawitacyjnego lub wspomaganego przepływu.
Gdzie przepustnica ma największe znaczenie w procesie
Choć montowana jest często „pomiędzy”, w praktyce przepustnica decyduje o bezpieczeństwie kilku kluczowych obszarów:
- pod silosami i zbiornikami buforowymi,
- przed podajnikami ślimakowymi,
- w punktach rozdziału materiału,
- na wejściach do systemów dozujących.
Szczególnie newralgiczne są aplikacje podsilosowe. W takich miejscach standardowe przepustnice często okazują się niewystarczające, dlatego stosuje się konstrukcje o wzmocnionym, jednoczęściowym korpusie, przystosowane do przenoszenia dużych obciążeń materiałowych.
Rodzaj materiału ma większe znaczenie, niż się wydaje
Jednym z najczęstszych błędów jest dobór przepustnicy wyłącznie na podstawie średnicy rurociągu. Tymczasem kluczowe są:
- granulacja materiału,
- jego agresywność chemiczna,
- wilgotność,
- gęstość nasypowa,
- temperatura pracy.
To właśnie te parametry determinują materiał talerza:
- stal węglowa z powłoką SINTER dla standardowych materiałów sypkich, ● stal nierdzewna w aplikacjach spożywczych i agresywnych,
- żeliwo w instalacjach wodnych.
Źle dobrany talerz oznacza przyspieszone zużycie, nieszczelność i ryzyko zatarcia mechanizmu.
Napęd przepustnicy — dlaczego „szybko” nie zawsze znaczy „bezpiecznie”
W instalacjach przemysłowych stosuje się trzy główne typy napędów:
- ręczne,
- pneumatyczne,
- elektryczne.
Napędy pneumatyczne i elektryczne oferują bardzo krótki czas przełączenia, rzędu ułamka sekundy. To zaleta, ale tylko wtedy, gdy:
- moment obrotowy jest właściwie dobrany,
- przepustnica nie pracuje pod nadmiernym obciążeniem,
- układ sterowania uwzględnia charakter materiału.
W przeciwnym razie szybkie zamknięcie może prowadzić do klinowania talerza lub przeciążenia napędu. W praktyce oznacza to, że dobór siłownika jest tak samo ważny jak dobór samej przepustnicy.
Temperatura i środowisko pracy — parametr często pomijany
Standardowe przepustnice dla materiałów sypkich projektowane są do pracy w temperaturach do około 80°C. Przekroczenie tego zakresu bez zmiany konstrukcji prowadzi do:
- degradacji uszczelnień,
- utraty szczelności,
- przyspieszonego zużycia tulei.
W aplikacjach o podwyższonej temperaturze stosuje się specjalne wersje materiałowe, które zachowują stabilność do około 110°C.
Serwisowalność jako realny koszt eksploatacji
W przeciwieństwie do wielu zaworów ciśnieniowych, przepustnice motylkowe w transporcie sypkim są konstrukcjami modułowymi. Oznacza to możliwość wymiany:
- uszczelek,
- tulejek,
- w ograniczonym zakresie talerzy.
Z perspektywy utrzymania ruchu ma to ogromne znaczenie. W większości przypadków wymiana elementów eksploatacyjnych jest tańsza niż przestój instalacji, ale tylko wtedy, gdy producent przewidział taką możliwość już na etapie projektu.
Dlaczego przepustnica to element strategiczny, a nie pomocniczy
W dobrze zaprojektowanej instalacji przepustnica:
- stabilizuje przepływ,
- zabezpiecza kolejne etapy procesu,
- chroni dozowniki i podajniki,
- ogranicza straty materiałowe.
Jej awaria rzadko wygląda spektakularnie, ale niemal zawsze kończy się kosztownym przestojem. Dlatego dobór przepustnicy w transporcie materiałów sypkich powinien być decyzją procesową, a nie katalogową.
Podsumowanie
Przepustnica w transporcie materiałów sypkich to znacznie więcej niż zawór otwórz–zamknij. To element, który musi wytrzymać realne warunki pracy, zmienne obciążenia i długotrwałą eksploatację. Im lepiej zostanie dobrana do materiału, napędu i środowiska, tym mniej problemów pojawi się na dalszych etapach procesu.
